Što su din željezničke metra i zašto su bitni
Din Rail Meters Jesu li uređaji za mjerenje energije instalirani na DIN tračnicama, dizajnirani za praćenje parametara poput napona, struje, snage, faktora snage i kumulativne potrošnje energije u stvarnom vremenu. DIN željeznica je standardizirana metalna staza (u skladu s IEC 60715) koja se široko koristi u ormarićima za električnu kontrolu, distribucijskim kutijama i industrijskim automatizacijskim sustavima.
U usporedbi s tradicionalnim mjeračima ploča, DIN -ovi željeznički brojili su kompaktni, jednostavni za instaliranje i jednostavni za održavanje, čineći ih široko prihvaćenim u industrijskim, komercijalnim i građevinskim aplikacijama za upravljanje energijom.
Glavne funkcije
- Mjerenje energije : Bilježi jednofazne ili trofazne potrošnje energije kruga
- Praćenje u stvarnom vremenu : Pruža živo očitanje napona, struje i frekvencije
- Komunikacija s podacima : Neki modeli podržavaju Modbus, RS-485 i druge komunikacijske protokole
- Nadzor sigurnosti : Otkriva anomalije rešetke poput prenapona, podnapon
Uobičajena usporedba parametara
| Vrsta parametra | Tipičan raspon | Opis |
| Raspon mjerenja napona | AC 110–240V / AC 380–480V | Različiti rasponi za jednofazne i trofazne mreže |
| Strujni raspon mjerenja | 1–100a (izravno) ili> 100a (s CT) | Odabrano na temelju veličine opterećenja |
| Klasa točnosti | Klasa 0,5–1,0 | Niža vrijednost znači veću točnost |
| Vrsta zaslona | LCD / LED | Neki zaslon pozadinskog osvjetljenja |
| Komunikacijsko sučelje | NONE / RS-485 / MODBUS RTU | Za daljinsko nadgledanje i prikupljanje podataka |
| Način instalacije | 35 mm DIN Rail | U skladu s međunarodnim standardima za brzu instalaciju |
Zašto su važni
- Upravljanje energijom : DIN željeznički brojila pružaju precizne podatke o potrošnji kako bi optimizirali raspodjelu energije i smanjili otpad.
- Operativna sigurnost : Nadgledanje ključnih električnih parametara u stvarnom vremenu pomaže rano otkriti greške, smanjujući rizik od oštećenja opreme.
- Sljedivost podataka : Podržava evidentiranje podataka i prijenos za analizu i provjeru naplate.
- Svemirska učinkovitost : DIN željeznička ugradnja održava raspored upravljačkih ormara organiziran i lako se održava.
Primjene DIN -ovih željezničkih metara
- Industrijska automatizacija : Nadgledanje opterećenja opreme kako bi se spriječilo preopterećenje
- Građevinski upravljanje energijom : Snimanje potrošnje električne energije od strane podova ili stanara radi raspodjele troškova
- Obnovljivi energetski sustavi : Praćenje integracije generacije i mreže u solarnim i vjetrovitim projektima
- Podatkovni centri : Nadgledanje potrošnje energije stalak kako bi se osigurala stabilnost
- Javna infrastruktura : Za praćenje distribucije u stanicama podzemne željeznice, zračne luke i ostale velike sadržaje
Prednosti DIN -ovih željezničkih metara
- Visoka točnost : Klasa točnosti od 0,5 ili više osigurava pouzdane podatke
- Dizajn koji štedi prostor : Pogodno za kompaktne distribucijske ormare
- Praćenje u stvarnom vremenu : Kontinuirano praćenje napona, struje i snage
- Daljinska komunikacija : Neki modeli podržavaju RS-485, Modbus i druge protokole za daljinski pristup podacima
- Sigurnosna zaštita : Otkriva nenormalne struje i fluktuacije napona, smanjujući rizik od oštećenja opreme
| Kriteriji za odabir | Opcije | Opis |
| Faze | Jednofazni / trofazni | Na temelju vrste rešetke |
| Raspon napona | AC 110–240V / AC 380–480V | Podudarati napon sustava |
| Trenutni raspon | 1–100a (izravno) ili> 100a (s CT) | Ovisi o veličini opterećenja |
| Klasa točnosti | 0,5 / 1,0 | Veća točnost za naplatu ili reviziju |
| Parametri mjerenja | Napon, struja, snaga, pf, frekvencija, energija | Odaberite prema potrebama |
| Komunikacija | NONE / RS-485 / MODBUS RTU | Za daljinsko nadgledanje i integraciju |
| Metoda montiranja | 35 mm DIN Rail | Standardna instalacija upravljačkog ormara |
Praktični savjeti
- Planirajte budući kapacitet pri odabiru modela
- Preferirajte višerametne modele kako biste smanjili buduće troškove nadogradnje
- Provjerite kompatibilnost s protokolom komunikacije s postojećim EMS sustavima
- Odaberite veću ocjenu zaštite za oštra okruženja
Ključne značajke koje treba potražiti u brdovima za željeznice
Mogućnosti mjerenja
- Napon : Za jednofazne ili trofazne krugove
- Trenutni : Za sigurnost i nadzor opterećenja
- Vlast : Aktivna, reaktivna i prividna snaga
- Faktor snage : Za procjenu učinkovitosti
- Potrošnja energije : Ukupna potrošnja u svrhu upravljanja
Prikaz i sučelje
- Vrsta zaslona : LCD ili LED, s nekim ponuđenim pozadinskom osvjetljenjem
- Opcije jezika : Neki podržavaju više jezika za širu upotrebljivost
- Osvježavanje : Brže ažuriranja pružaju bolju vidljivost u stvarnom vremenu
Povezivanje i komunikacija
- Lokalno čitanje : Izravni prikaz ploče
- Daljinska komunikacija : RS-485, Modbus RTU i drugi protokoli za integraciju EMS-a
- Izvoz podataka : Neki modeli podržavaju povijesnu pohranu podataka i izvoz
Trajnost i sigurnosni standardi
- Ocjena zaštite : IP20, IP40 ili više za zaštitu od prašine i dodira
- Klasa izolacije : Osigurava električnu izolaciju za sigurnost
- Radni temperaturni raspon : Pogodno za raznolika okruženja
- Poštivanje : IEC i drugi relevantni standardi za točnost i sigurnost
Tablica za usporedbu parametara
| Kategorija značajki | Uobičajeni raspon / opcije | Opis |
| Raspon napona | AC 110–240V / AC 380–480V | Za jednu ili trofaznu upotrebu |
| Trenutni raspon | 1–100a (izravno) ili> 100a (s CT) | Na temelju kapaciteta opterećenja |
| Klasa točnosti | 0,5 / 1,0 | Niži broj = veća točnost |
| Vrsta zaslona | LCD / LED | LCD često s pozadinskim osvjetljenjem; Vodio svjetlije |
| Komunikacijski protokol | NONE / RS-485 / MODBUS RTU | Za daljinsko nadgledanje |
| Ocjena zaštite | IP20 / IP40 | Na temelju potreba za okolišma |
| Montaža | 35 mm DIN Rail | Međunarodna standardna montaža |
Odabir uvida
- Odaberite din željezničke brojile s omogućenom komunikacijom za daljinsku integraciju EMS-a
- Modeli veće točnosti najbolji su za reviziju ili naplatu aplikacija
- U teškim uvjetima, prioritet dajte veću zaštitu i toleranciju na temperaturu
- Odlučite se za modele s mjerenjem više parametara za skalabilnost
Koristite slučajeve brojila željezničkih željeznica u industrijama
Din Rail Meters igraju značajnu ulogu u globalnim električnim sustavima i upravljanju energijom. Uz kompaktni dizajn, precizno mjerenje i fleksibilnu instalaciju, oni su prikladni za širok raspon primjena za nadzor, od industrijske proizvodnje do komercijalnih zgrada.
Hangzhou Antin Power Technology Co., Ltd , osnovana 2013. godine i smještena u Hangzhouu, Kina - poznata kao "Silicijska dolina raja" - je vodeći proizvođač i dobavljač mjerača električne energije i rješenja za mjerenje energije. Tvrtka razvija i proizvodi mjerače energije DIN željeznice, multifunkcionalne brojile energije, unaprijed plaćene brojile energije, mjerača ploča i još mnogo toga, široko primjenjuju se u sustavima upravljanja energijom, sustavima za područnice i električnim SCADA sustavima.
Industrijska automatizacija
- Pratite napon, struju i snagu proizvodne opreme u stvarnom vremenu
- Analizirajte potrošnju energije kako biste poboljšali učinkovitost
- Spriječiti oštećenje opreme od preopterećenja ili fluktuacije napona
| Prijava | Raspon napona | Trenutni raspon | Klasa točnosti |
| Oprema s velikim opterećenjem | AC 380–480V (trofazna) | 50–200A (s CT) | 0.5 |
| Automatizirane proizvodne linije | AC 220–240V (jednostruka/trofazna mješavina) | 10–100a | 1.0 |
Komercijalne zgrade i sustavi upravljanja energijom
- Rekordna upotreba za podove, odjele ili stanare za raspodjelu troškova
- Integrirajte se s EMS-om za trendove potrošnje u stvarnom vremenu
- Poboljšati učinkovitost i smanjiti operativne troškove
| Prijava | Raspon napona | Trenutni raspon | Komunikacija |
| Naplata | AC 110–240V | 5–63a | RS-485 / MODBUS RTU |
| Analiza potrošnje energije | AC 220–240V (trofazna) | 10–80a | RS-485 / Pohrana podataka |
Obnovljivi energetski sustavi
- Monitor stvaranja izlaza, integracije mreže i faktora snage
- Pratite učinkovitost sustava i optimizirajte postavke
- Integrirajte se sa SCADA za daljinsko upravljanje
| Prijava | Raspon napona | Trenutni raspon | Posebna značajka |
| Solarni PV praćenje | AC 220–240V | 5–40A | Otkrivanje obrnute snage |
| Mjerenje vjetroelektrane | AC 380–480V | 20–100A | Harmonična analiza |
Podatkovni centri i IT infrastruktura
- Precizno zabilježite stalak i PDU potrošnju energije
- Podrška za osvježavanje visokofrekventnih podataka za praćenje u stvarnom vremenu
- Upozorenja o pokretanju putem integracije EMS
| Prijava | Raspon napona | Trenutni raspon | Klasa točnosti |
| Nadgledanje na razini stalka | AC 110–240V | 1–32a | 0.5 |
| Nadgledanje distribucijske sobe | AC 220–240V (trofazna) | 10–63a | 0,5 / 1,0 |
Javna infrastruktura
- Pratite kritična opterećenja zona u stvarnom vremenu
- Poboljšati pouzdanost i spriječiti nestanke struje
- Podržite centralizirano praćenje i arhiviranje podataka
Korištenje snage poduzeća
S jakim mogućnostima istraživanja i razvoja, Hangzhou Antin Power Technology Co., Ltd ne samo da pruža visoko preciznost i bogat značajkama Din Rail Meters Ali također osigurava bešavnu integraciju s više EMS platformi, pomažući korisnicima da postignu potpunu vizualizaciju i optimizaciju energije.

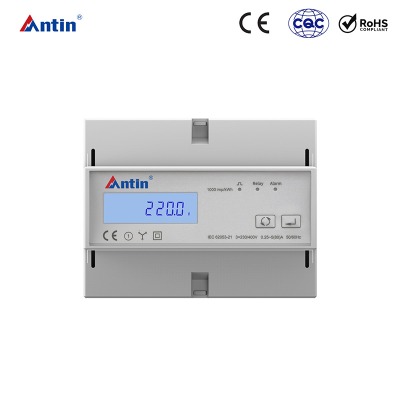

AT180G-YF serija Trofazni din željeznički energetski mjerač
