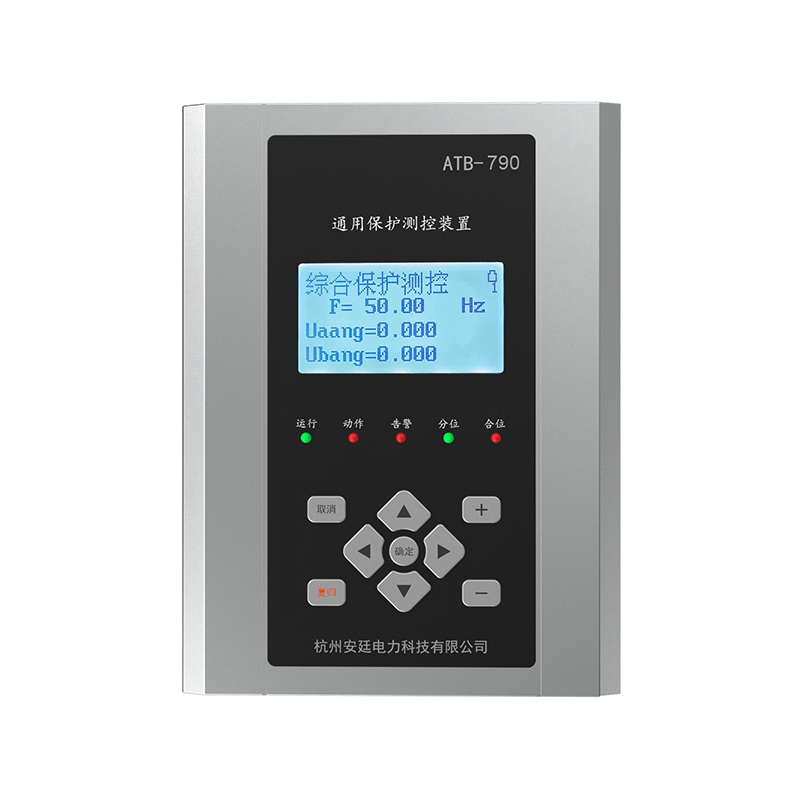

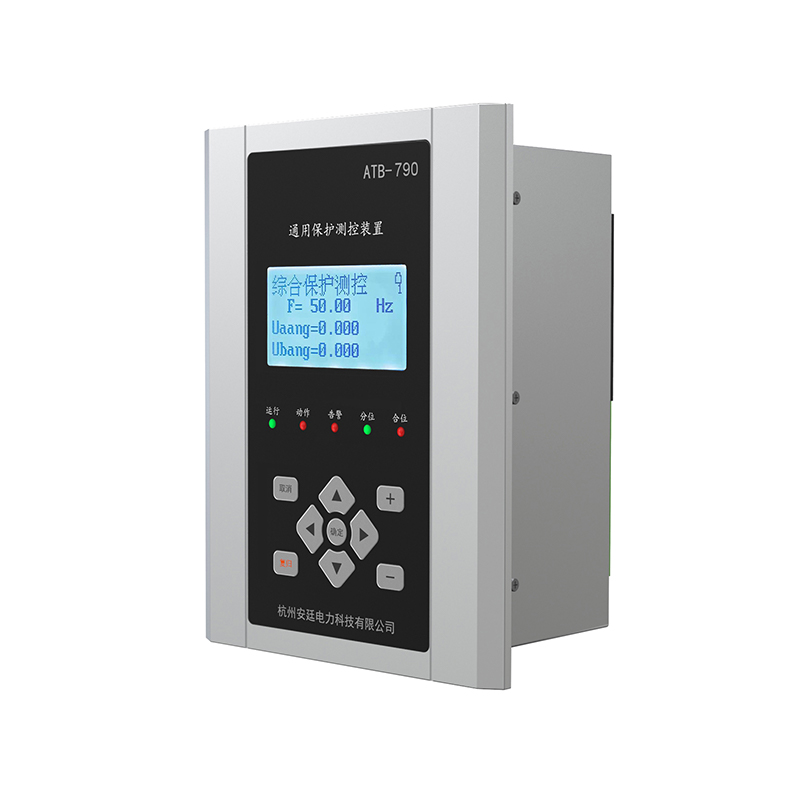

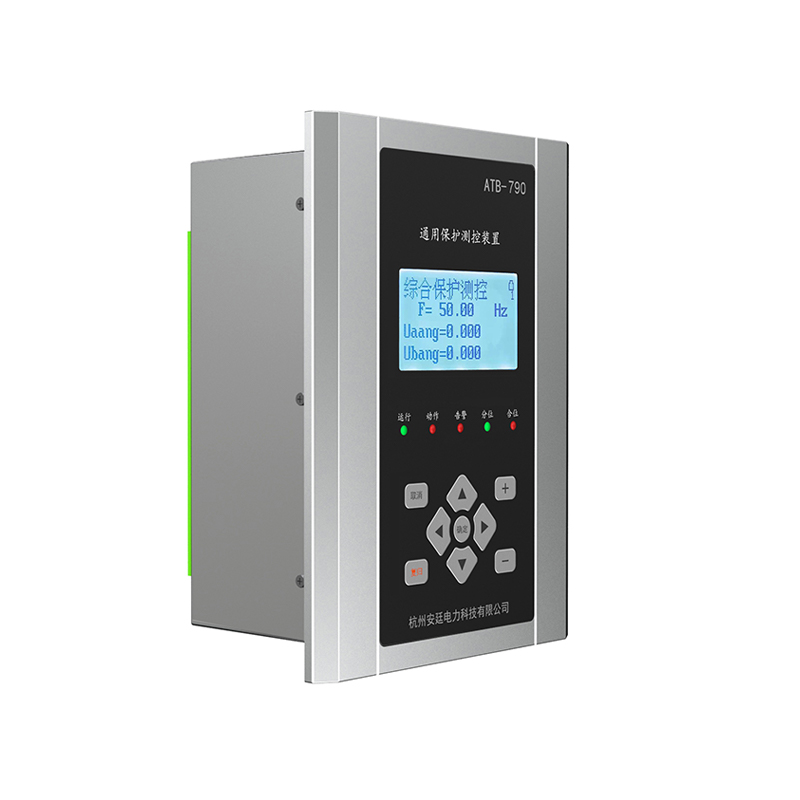

model：ATB-700

ATB-700 serije serije za zaštitu od mikroračunala

Uređaji za zaštitu mikroračunala ATB-700 prikladni su za zaštitu, mjerenje i kontrolu intervala jedinica svih razina napona ispod 35kV. Uz izvanrednu zaštitu, mjerenje, kontrolu, automatsku aktivaciju sigurnosne kopije i funkcije praćenja komunikacije, može pružiti cjelovito rješenje za zaštitu i kontrolu podstanica, elektrana, distribucije visokog i niskog napona i biljnih energetskih sustava, što može snažno jamčiti siguran i stabilan rad mreže s velikim i niskim naponom i postrojenja. Zajedno s drugom opremom za zaštitu i automatizaciju, može se koristiti za oblikovanje sustava automatizacije putem komunikacijskog sučelja. Svi se uređaji mogu instalirati centralno na ploči ili lokalno u prekidaču visokog i niskog napona.

Kontaktirajte nas

Prethodno:ATB-690 zaštitni i upravljački uređaj opće namjene

Sljedeći:ATB-600 serije serije za zaštitu mikroračunala

model
Značajke
parametar
veličina

Radna snaga opskrbiti
Ocijenjeni radni napon	AC200V 、 DC220V ili DC100V
Ocijenjene tehnološke specifikacije
Izmjenična struja	5a ili 1a
Izmjenični napon	400V ili 100V
Frekvencija	50Hz
Potrošnja energije
Napajanje	Pod radom ≤5W, pod statusom zaštite ≤10W
Krug struje izmjenične struje	＜ 1VA/faza （in = 5a）；＜ 0,5VA/faza （in = 1A）
Izmjenični napon	＜ 0,5VA/faza
Precizan rad
Trenutni	0,4in ~ 20in
Napon	0,4V ~ 0,2UN
Frekvencija	0,9fn ~ 1,1fn
Vrijeme	0 ~ 100s
Točnost za zaštitu odjeljak
Točnost stalne vrijednosti	≤ ± 5%
Točnost vremena	＜ ± 1% ili ± 35 ms
Vrijeme akcije cijele grupe	≤35ms
Točnost frekvencije	≤01Hz
Točnost za mjerenje i kontrolu
Izmjenična točnost	≤0 ± .2%
Aktivna i reaktivna snaga	≤ ± 0,5%
Ulazni izlaz
Digitalni ulaz	Vrsta unosa: aktivni broj optoizoliranih ulaza: 8
Izlaz releja	Ocijenjena struja za nošenje CAP Acity kontakata 250Vac/220VDC 5A izlazni tip: Pasivni (nulti kontakt)
Komunikacijska luka
RS485	Modbus RTU
Radno okruženje
Radna temperatura	-25 ℃ ~ 55 ℃
Temperatura skladištenja	-40 ℃ ~ 70 ℃
Operativna vlaga	≤90%RH ， bez kondenzacije, nema korozivnog zraka
Vlaga skladištenja	≤95%RH ， bez kondenzacije, bez korozivnog zraka
Visina	≤2000m
Elektromagnetska kompatibilnost
Elektrostatički pražnjenje	Klasa ⅳ（ GB/T 17626.2 IEC 61000-4-2）
Snaga RF polja Osjetljivost	Klasa ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Električni brzi prolazni /prazni test	Klasa ⅳ (GB/T 17626.4 IEC 61000-4-4）
Test prenapona	Klasa IV (GB/T 17626.5 IEC 61000-4-5)
Provedeni test osjetljivosti	Klasa ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Vlast Osjetljivost na frekvenciju magnetskog polja Test	Klasa ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscilirajući valni imunitet	Klasa ⅲ (GB/T 17626.12 IEC 61000-4-12)
Ograničenja elektromagnetske emisije	U skladu s GB/T 14598.16 IEC 60255-25)
Svojstva električne izolacije
Dielektrična čvrstoća	2KV Napon frekvencije rada, 1 min （GB/T 13729）
Otpor na izolaciju	≥100mΩ （GB/T 13729）
Napon udara	5kv ， 12/50 μs （GB/T 13729）
Mehanička svojstva
Odgovor vibracije/trajnost	Klasa ⅰ （GB/T 11287）
Odziv udara/trajnost	Klasa ⅰ （GB/T 14537）
Odgovor na pad	Klasa ⅰ （GB/T 14537）
Ukupna dimenzija
H × W × D	200 mm × 149 mm × 72,5 mm
Izrezana dimenzija	176 mm × 144,5 mm

Model Funkcija		ATB-765	ATB-771	ATB-772	ATB-773	ATB-790
Zaštititi	Prekomjerna zaštita vremena početka	■
	Faza u fazu zaštite od prekomjerne struje		■			■
	Faza do faze fiksne vremenske zaštite od prekomjerne struje	■
	Zaštita od preopterećenja	■	■			■
	Zaštita odricanja					■
	Zaštita ubrzanja					■
	Zaštita punjenja		■			■
	Negativna zaštita od prekomjerne struje		■			■
	Zaštita od nultog niza	■	■			■
	Zaštita od prekomjerne napone
	Zaštita niskog napona	■	■	■	■	■
	Zaštita od prenapona nulte sekvence
	Propuštanje niskofrekventnog opterećenja					■
	Zaštita od ne-snage	■				■
	Umetnute sigurnosne kopije samopouzdanja		■
	Most Switch Self-oporavak
	Otkrivanje PT prekida			■	■
telemetrija komunicirati	Napon
	Trenutni	■	■			■
	Aktivna snaga	■	■			■
	Reaktivna snaga	■	■			■
	Faktor snage	■	■			■
	Frekvencija	■	■	■	■	■
	Telemetrija	12	12	12	12	12
evidentiranje događaja	Zaštitni događaji	■	■	■	■	■
	Alarm	■	■	■	■	■
	Događaji telemetra Shift	■	■	■	■	■
	Događaji dnevnika operacije	■	■	■	■	■
	Statistika slučajnih brojanja pomaka	■	■	■	■	■
kontrolirati	Daljinsko zaštitu bacanje/povratak	■	■	■	■	■
	R Umetanje izmjene vrijednosti postavljanja		■	■	■	■
	Lokalno/daljinsko prebacivanje i zatvaranje	■	■
Comm.	RS-485 Communication
