model：ATB-800

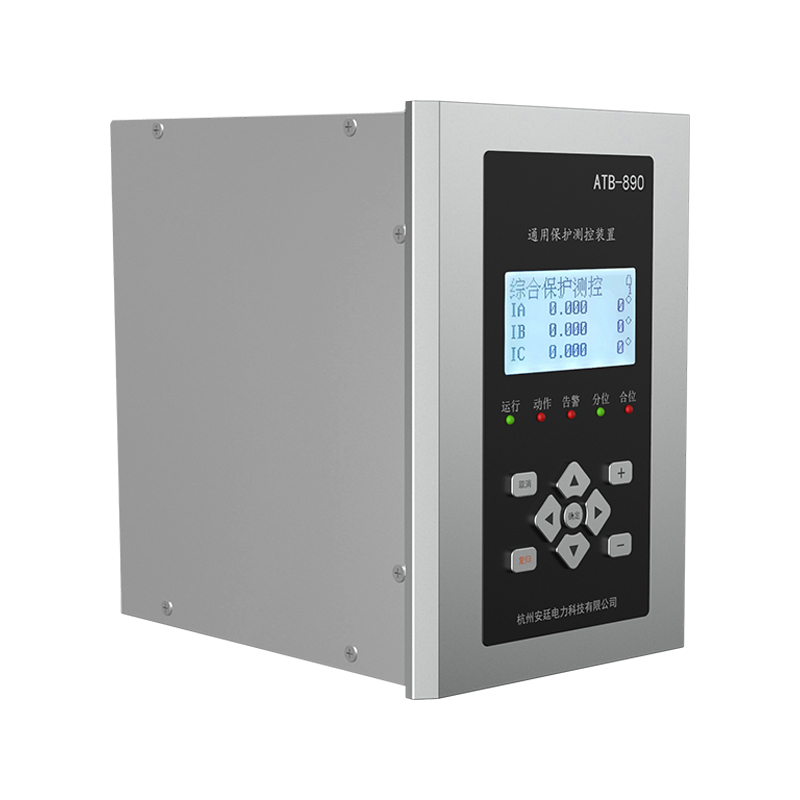

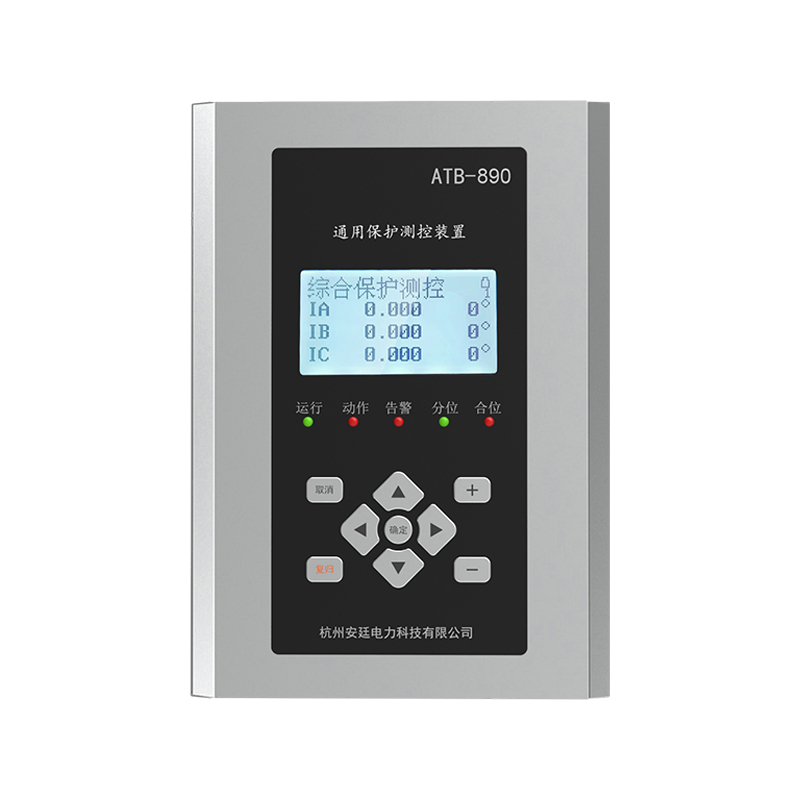

ATB-800 serije serije za zaštitu od mikroračunala

Uređaji za zaštitu mikroračunala ATB-800 prikladni su za zaštitu, mjerenje i kontrolu intervalnih jedinica svih razina napona ispod 110kV. Sa savršenom zaštitom, mjerenjem, kontrolom, automatskom aktivacijom sigurnosnih kopija i funkcijama praćenja komunikacije, ona može pružiti cjelovito rješenje za zaštitu i kontrolu podstanica, elektrana, distribucije visokog i niskog napona i biljnih sustava, što može snažno jamčiti siguran i stabilan rad mreže s velikim i niskim naponskim napajanjem i postrojenja. Zajedno s drugom opremom za zaštitu i automatizaciju, može se koristiti za oblikovanje sustava automatizacije putem komunikacijskog sučelja. Svi uređaji mogu biti
instalirano centralno na ploči ili lokalno u prekidaču visokog i niskog napona.

Kontaktirajte nas

Prethodno:ATB-600 serije serije za zaštitu mikroračunala

Sljedeći:Nema sljedećeg članka

model
Značajke
parametar
veličina

● ATB-890 Opća namjenska zaštita i upravljački uređaj

● Uređaj za zaštitu i upravljanje motorom ATB-865

● ATB-867 Uređaj za zaštitu motora

● ATB-871 Uređaj za zaštitu sigurnosnih kopija napajanja

● ATB-872 PT paralelna zaštita i upravljački uređaj

● ATB-873 Uređaj za nadzor zaštite od PT

● ATB-875 uređaj za zaštitu sabirnica

● ATB-882 uređaj za zaštitu transformatora

● ATB-885 Transformatorska zaštita za zaštitu i upravljanje uređajem za upravljanje

Radna snaga opskrbiti
Ocijenjeni radni napon	AC200V 、 DC220V ili DC100V
Ocijenjene tehnološke specifikacije
Izmjenična struja	5a ili 1a
Izmjenični napon	400V ili 100V
Frekvencija	50Hz
Potrošnja energije
Napajanje	Pod radom ≤5W, pod statusom zaštite ≤10W
Krug struje izmjenične struje	＜ 1VA/faza （in = 5a）；＜ 0,5VA/faza （in = 1A）
Izmjenični napon	＜ 0,5VA/faza
Precizan rad
Trenutni	0,4in ~ 20in
Napon	0,4V ~ 0,2UN
Frekvencija	0,9fn ~ 1,1fn
Vrijeme	0 ~ 100s
Točnost za zaštitu odjeljak
Točnost stalne vrijednosti	≤ ± 5%
Točnost vremena	＜ ± 1% ili ± 35 ms
Vrijeme akcije cijele grupe	≤35ms
Točnost frekvencije	≤01Hz
Točnost za mjerenje i kontrolu
Izmjenična točnost	≤0 ± .2%
Aktivna i reaktivna snaga	≤ ± 0,5%
Ulazni izlaz
Digitalni ulaz	Vrsta unosa: aktivni broj optoizoliranih ulaza: 8
Izlaz releja	Ocijenjena struja za nošenje CAP Acity kontakata 250Vac/220VDC 5A izlazni tip: Pasivni (nulti kontakt)
Komunikacijska luka
RS485	Modbus RTU
Radno okruženje
Radna temperatura	-25 ℃ ~ 55 ℃
Temperatura skladištenja	-40 ℃ ~ 70 ℃
Operativna vlaga	≤90%RH ， bez kondenzacije, nema korozivnog zraka
Vlaga skladištenja	≤95%RH ， bez kondenzacije, bez korozivnog zraka
Visina	≤2000m
Elektromagnetska kompatibilnost
Elektrostatički pražnjenje	Klasa ⅳ（ GB/T 17626.2 IEC 61000-4-2）
Snaga RF polja Osjetljivost	Klasa ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Električni brzi prolazni /prazni test	Klasa ⅳ (GB/T 17626.4 IEC 61000-4-4）
Test prenapona	Klasa IV (GB/T 17626.5 IEC 61000-4-5)
Provedeni test osjetljivosti	Klasa ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Vlast Osjetljivost na frekvenciju magnetskog polja Test	Klasa ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oscilirajući valni imunitet	Klasa ⅲ (GB/T 17626.12 IEC 61000-4-12)
Ograničenja elektromagnetske emisije	U skladu s GB/T 14598.16 IEC 60255-25)
Svojstva električne izolacije
Dielektrična čvrstoća	2KV Napon frekvencije rada, 1 min （GB/T 13729）
Otpor na izolaciju	≥100mΩ （GB/T 13729）
Napon udara	5kv ， 12/50 μs （GB/T 13729）
Mehanička svojstva
Odgovor vibracije/trajnost	Klasa ⅰ （GB/T 11287）
Odziv udara/trajnost	Klasa ⅰ （GB/T 14537）
Odgovor na pad	Klasa ⅰ （GB/T 14537）
Ukupna dimenzija
H × W × D	215,4 mm × 149mm × 183,6 mm
Izrezana dimenzija	208 mm × 147 mm

Model Funkcija		Atb - 865	Atb - 867	Atb - 871	Atb - 872	Atb - 873	Atb - 875	Atb - 882	Atb - 885	Atb - 890
Zaštititi	Tri-pozornička zaštita						■		■	■
	Faza do fazefiksiranog vremenskog prekomjernog struja	■
	Zaštita od preopterećenja	■					■		■	■
	Preopterećenje regulacije napona								■
	Preopterećenje starta zračno hlađenje								■
	Tri-faza									■
	Zaštita ubrzanja									■
	Zaštita od naboja						■		■	■
	Negativna zaštita od prekomjerne struje	■								■
	Zaštita od nultog niza	■							■	■
	Zaštita od prekomjerne napone	■			■	■			■	■
	Zaštita niskog napona	■			■	■			■	■
	Zaštita od prenapona nulte sekvence	■							■	■
	Propuštanje niskofrekventnog opterećenja									■
	Zaštita od ne-snage	■	■					■
	Diferencijalni brzi prekid	■	■					■
	Diferencijal omjera		■					■
	Drugo harmonično blokiranje							■
	Blokiranje CT isključivanja		■					■
	Inline u stanju pripravak			■			■
	Mostovi su izdržali samo-oporavak			■			■
	PT alarm za isključivanje				■	■
	Uzemljenje sa autobusom				■	■
	PT napon Paralelno/neusporedivo				■
telemetrija komunicirati	Napon	■							■	■
	Trenutni	■	■					■	■	■
	Aktivna snaga	■							■	■
	Reaktivna snaga	■							■	■
	Faktor snage	■							■	■
	Frekvencija	■							■	■
	Telemetrija	8	11	11	11	11	11	11	11	8
evidentiranje događaja	Zaštitni događaji	■	■	■	■	■	■	■	■	■
	Alarm	■	■	■	■	■	■	■	■	■
	Događaji telemetra Shift	■	■	■	■	■	■	■	■	■
	Događaji dnevnika operacije	■	■	■	■	■	■	■	■	■
	Statistika slučajnih brojanja pomaka	■							■	■
kontrolirati	Daljinsko zaštitu bacanje/povratak	■	■	■	■	■	■	■	■	■
	R Umetanje izmjene vrijednosti postavljanja								■	■
	Lokalno/daljinsko prebacivanje i zatvaranje	■	■					■	■	■
Operativni okvir	Indikacija za zatvaranje i zatvaranje								■	■
	Samozadovoljstvo i anti-putanje								■	■
	Prilagodljivo putovanje i bliska struja								■	■
	Alarm za prekid upravljačkog kruga								■	■
Comm.	RS-485 Komunikacija	■	■	■	■	■	■	■	■	■
