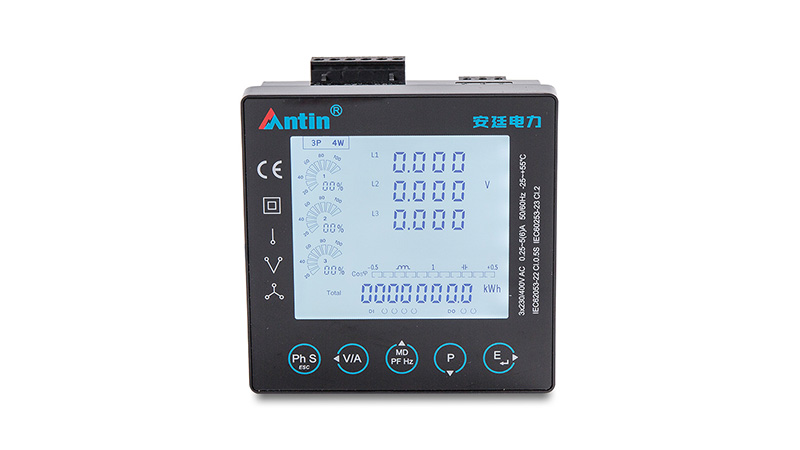

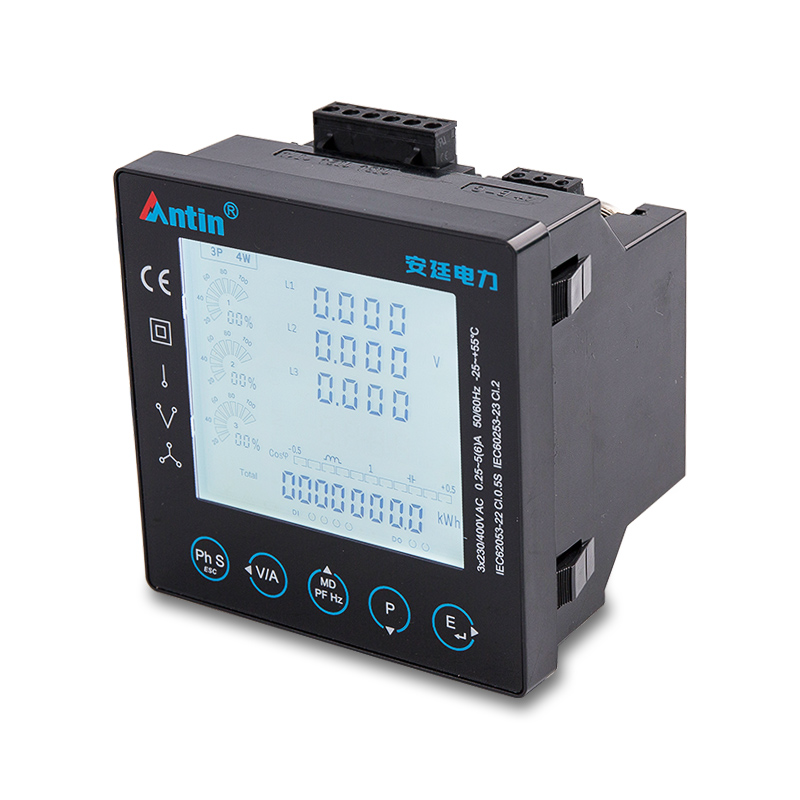

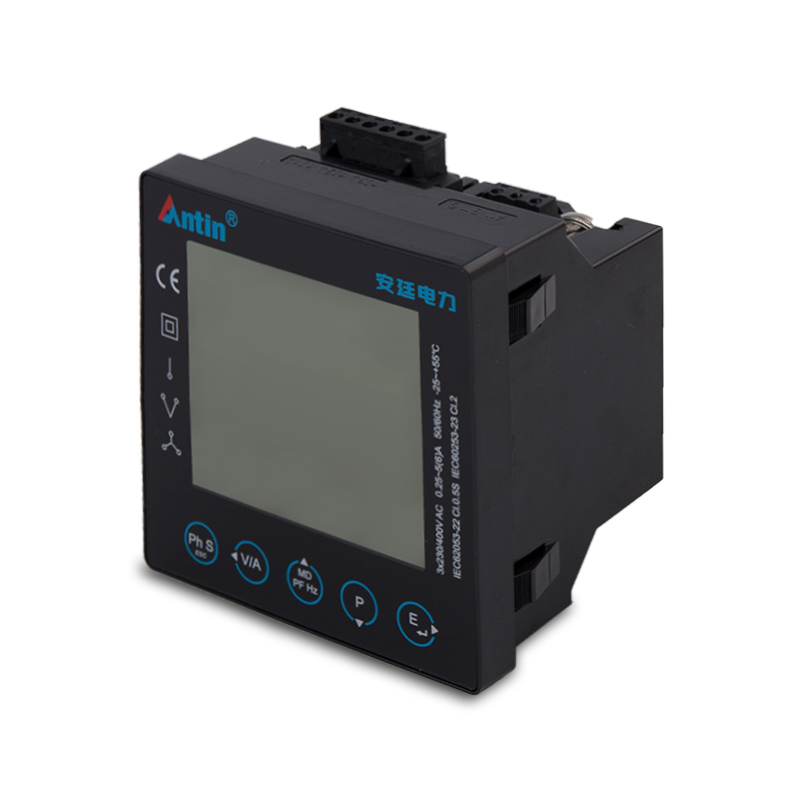

Multifunkcionalni mjerač snage ATZ2000 serije

Radna snaga

Radni raspon

AC/DC85-265V

Potrošnja energije

≤5W

Ac ulaz

Ulazni napon

AC 100V. 220V. 400V

Preopterećenje

1,2pomeni kontinuirani. 2 vremena (10s)

Potrošnja energije

<0,4va/faza

Impedancija Ulazna struja

≥200kΩ

Primarna struja

1-9999A

Sekundarni ulaz

1Aor5A

Kratkotrajno prekoračenje

20 puta max. struja za 0,5 s

Potrošnja energije

<0,2va/faza

Impedancija

≥0,1Ω

Ulazni izlaz

Prebacite ulaze

Ulaz suhog kontakta, OPT izoliran

Prebacite izlaze

Relej izlaz; Bilo koji alarm za napajanje može biti Postavite, zadani daljinski upravljač zadani daljinski upravljač

Comm. Luka

RS485

Modbus RTU

Točnost

Napon/struja

0,5%

Frekvencija

0,2%

Faktor snage / snage

1%

Aktivna snaga

Klasa0.5s

Reaktivna snaga

Klasa2

Operativno okruženje

Radna temperatura

-25 ℃ ~ 55 ℃

Temperatura skladištenja

-40 ℃ ~ 70 ℃

Operativna vlaga

≤90%RH ， bez kondenzacije, nema korozivnog zraka

Vlaga skladištenja

≤95%RH ， bez kondenzacije, bez korozivnog zraka

Visina

≤2000m

Elektromagnetska kompatibilnost

Elektrostatički pražnjenje

Klasa IV (GB/T 17626.2 IEC 61000-4-2)

Snaga RF polja Osjetljivost

Električni brzi prolazni /Rasplack Test

Klasa IV (GB/T 17626.4 IEC 61000-4-4)

Test prenapona

Klasa IV (GB/T 176265 IEC 61000-4-5)

Provedeni test osjetljivosti

Frekvencija snage magnetski Test osjetljivosti na polje

Oscilirajući valni imunitet

Klasa ⅲ (GB/T 17626.12 IEC 61000-4-12)

Ograničenja elektromagnetske emisije

U skladu s GB/T14598.16 IEC 60255-25)

Svojstva električne izolacije

Dielektrična čvrstoća

2K V radna frekvencijski napon. 1 min (GB/T13729)

Napon udara izolacije

S100MQ (GB/T 13729) 5KV.12/50PS (GB/T13729)

Mehanička svojstva

Odgovor vibracije/trajnost

Klasa ⅰ（ GB/T 11287）

Klasa ⅰ（ GB/T 14537）

Odgovor na pad

Klasa ⅰ（ GB/T 14537）

Ukupna dimenzija

H × W × D

96 mm × 96 mm × 73 mm

Izrezana dimenzija

92 mm × 92mm
